اندازه‌گیری فشار یکی از اجزای کلیدی در بسیاری از فرآیندهای صنعتی است. در این میان، ابزارهای مختلفی برای اندازه‌گیری و انتقال داده‌های فشار استفاده می‌شود که از جمله مهم‌ترین آن‌ها میتوان به ترانسمیتر فشار و دیافراگم فشار اشاره کرد. هرچند هر دو این ابزارها به نوعی با اندازه‌گیری فشار سروکار دارند، اما تفاوت‌های قابل‌توجهی در عملکرد، کاربرد و طراحی آن‌ها وجود دارد. در این مقاله، به بررسی تفاوت‌های اصلی بین ترانسمیتر فشار و دیافراگم فشار می‌پردازیم.
تعریف و عملکرد
ترانسمیتر فشار

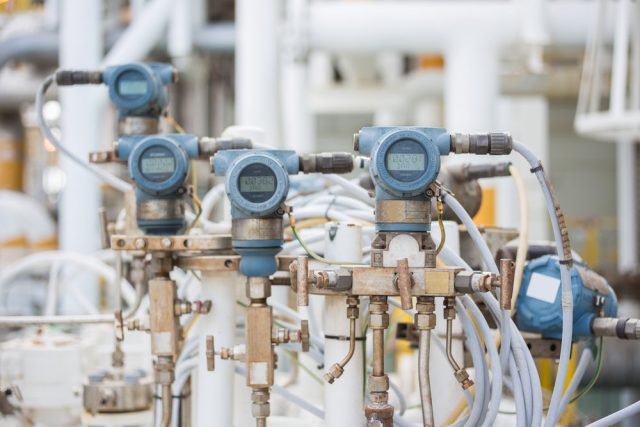

ترانسمیتر فشار (Pressure Transmitter) ابزاری است که فشار را اندازه‌گیری کرده و این اطلاعات را به سیگنال الکتریکی تبدیل می‌کند. این سیگنال الکتریکی می‌تواند برای کنترل، نظارت یا ثبت داده‌ها در سیستم‌های مختلف مورد استفاده قرار گیرد. ترانسمیترهای فشار در صنایع مختلفی مانند نفت و گاز، پتروشیمی، نیروگاه‌ها و سیستم‌های آب و فاضلاب کاربرد دارند.
- عملکرد: ترانسمیتر فشار با استفاده از حسگرهایی که تغییرات فشار را تشخیص می‌دهند، کار می‌کند. این حسگرها معمولاً شامل یک المان حساس به فشار مانند یک پیزوالکتریک یا یک استرین گیج هستند. تغییرات فشار باعث تغییر در ویژگی‌های الکتریکی حسگر می‌شود (مثلاً تغییر در مقاومت یا ظرفیت)، که سپس به یک سیگنال الکتریکی تبدیل می‌شود.
دیافراگم فشار
دیافراگم فشار (Pressure Diaphragm) یک جزء مکانیکی است که برای اندازه‌گیری فشار مورد استفاده قرار می‌گیرد. دیافراگم‌ها معمولاً از مواد انعطاف‌پذیر ساخته شده‌اند و تحت تأثیر فشار، تغییر شکل می‌دهند. این تغییر شکل می‌تواند به صورت مکانیکی یا الکتریکی اندازه‌گیری شده و به عنوان داده‌های فشار مورد استفاده قرار گیرد. قیمت دیافراگم فشار معمولا ارزان تر از گیج های فشار است.
- عملکرد: دیافراگم فشار به عنوان یک المان جداکننده بین ناحیه با فشار متفاوت و ناحیه حسگر عمل می‌کند. وقتی فشار اعمال می‌شود، دیافراگم تغییر شکل می‌دهد و این تغییر شکل به صورت تغییرات مکانیکی یا تغییرات در ویژگی‌های الکتریکی حسگر ثبت می‌شود. این روش معمولاً در اندازه‌گیری فشارهای کم یا فشارهای بهداشتی (مانند صنایع غذایی و دارویی) مورد استفاده قرار می‌گیرد.
تفاوت‌ها در طراحی و ساختار
طراحی ترانسمیتر فشار
ترانسمیترهای فشار معمولاً از اجزای زیر تشکیل شده‌اند:
- حسگر فشار: المان اصلی که تغییرات فشار را تشخیص می‌دهد.
- مدار الکترونیکی: برای تبدیل تغییرات حسگر به سیگنال الکتریکی.
- بدنه: که حسگر و مدار الکترونیکی را محافظت می‌کند و معمولاً مقاوم به شرایط محیطی مختلف است.
- اتصالات: برای نصب و ارتباط با سیستم‌های دیگر.
طراحی دیافراگم فشار
دیافراگم‌های فشار ساده‌تر از ترانسمیترها هستند و از اجزای زیر تشکیل شده‌اند:
- دیافراگم: المان اصلی که تغییرات فشار را تشخیص می‌دهد و از مواد انعطاف‌پذیر ساخته شده است.
- محفظه: که دیافراگم را محافظت می‌کند و به سیستم فشار متصل است.
- حسگر یا مکانیزم اندازه‌گیری: برای ثبت تغییرات دیافراگم و تبدیل آن به داده‌های قابل استفاده.
کاربردها
کاربردهای ترانسمیتر فشار
ترانسمیترهای فشار به دلیل دقت بالا و قابلیت تبدیل فشار به سیگنال‌های الکتریکی، در بسیاری از کاربردهای صنعتی و علمی مورد استفاده قرار می‌گیرند. برخی از کاربردهای اصلی عبارتند از:
- صنایع نفت و گاز: برای نظارت بر فشار در خطوط لوله و مخازن.
- نیروگاه‌ها: برای کنترل فشار در سیستم‌های بخار و آب.
- پتروشیمی: برای اندازه‌گیری فشار در واکنش‌های شیمیایی.
- آب و فاضلاب: برای مانیتورینگ فشار در سیستم‌های انتقال و توزیع آب.
- هوافضا و خودروسازی: برای اندازه‌گیری فشار در سیستم‌های هیدرولیکی و پنوماتیکی.
کاربردهای دیافراگم فشار
دیافراگم‌های فشار به دلیل سادگی و قابلیت اندازه‌گیری فشارهای کم و فشارهای بهداشتی، در کاربردهای خاصی مورد استفاده قرار می‌گیرند:
- صنایع غذایی و دارویی: برای اندازه‌گیری فشار در محیط‌های بهداشتی که نیاز به جلوگیری از آلودگی دارند.
- اندازه‌گیری فشارهای کم: برای کاربردهایی که نیاز به دقت بالا در فشارهای بسیار کم دارند.
- سیستم‌های هیدرولیکی: برای اندازه‌گیری فشار در سیستم‌های هیدرولیکی که نیاز به المان‌های جداکننده دارند.
- پزشکی: برای اندازه‌گیری فشار در دستگاه‌های پزشکی مانند دستگاه‌های تنفسی و مانیتورینگ خون.
مزایا و معایب
مزایای ترانسمیتر فشار
- دقت بالا: ترانسمیترهای فشار دارای دقت بسیار بالا در اندازه‌گیری فشار هستند.
- تبدیل سیگنال: قابلیت تبدیل فشار به سیگنال‌های الکتریکی که برای کنترل و نظارت مناسب است.
- پشتیبانی از کاربردهای متنوع: قابلیت استفاده در طیف وسیعی از صنایع و کاربردها.
- مقاومت به شرایط محیطی: بسیاری از ترانسمیترها مقاوم به شرایط محیطی سخت مانند دما، رطوبت و مواد شیمیایی هستند.
معایب ترانسمیتر فشار
- هزینه: ترانسمیترهای فشار معمولاً گران‌تر از دیافراگم‌های فشار هستند.
- پیچیدگی: نیاز به مدارهای الکترونیکی و نصب پیچیده‌تر در مقایسه با دیافراگم‌های فشار.
مزایای دیافراگم فشار
- سادگی: طراحی ساده و مکانیکی که نیاز به مدارهای الکترونیکی پیچیده ندارد.
- هزینه کمتر: معمولاً ارزان‌تر از ترانسمیترهای فشار.
- قابلیت اندازه‌گیری فشارهای کم: مناسب برای اندازه‌گیری فشارهای بسیار کم.
- بهداشتی: مناسب برای کاربردهای بهداشتی مانند صنایع غذایی و دارویی.
معایب دیافراگم فشار
- دقت کمتر: در مقایسه با ترانسمیترهای فشار، دقت کمتری دارند.
- عدم تبدیل سیگنال: به طور مستقیم قادر به تبدیل فشار به سیگنال‌های الکتریکی نیستند.
- محدودیت در کاربردها: قابلیت استفاده محدودتری در مقایسه با ترانسمیترهای فشار دارند.
نتیجه‌گیری
ترانسمیترهای فشار و دیافراگم‌های فشار هر دو ابزارهای مهمی در اندازه‌گیری و کنترل فشار هستند، اما با تفاوت‌های قابل‌توجهی در طراحی، عملکرد و کاربردها مواجه هستند. انتخاب بین این دو ابزار بستگی به نیازهای خاص هر کاربرد و شرایط محیطی دارد. ترانسمیتر فشار A10 ویکا را میتوان یکی از پرکاربرد ترین ترانسمیتر فشار های بازار نامید که طرفداران زیادی در صنعت ایران دارد.
ترانسمیترهای فشار با دقت بالا و قابلیت تبدیل فشار به سیگنال‌های الکتریکی، برای کاربردهای صنعتی و علمی گسترده‌ای مناسب هستند. این ابزارها در صنایع مختلف از جمله نفت و گاز، پتروشیمی، نیروگاه‌ها و سیستم‌های آب و فاضلاب کاربرد دارند. از سوی دیگر، دیافراگم‌های فشار به دلیل سادگی و قابلیت اندازه‌گیری فشارهای کم و فشارهای بهداشتی، در کاربردهای خاصی مانند صنایع غذایی، دارویی و پزشکی مورد استفاده قرار می‌گیرند.
در نهایت، شناخت دقیق نیازها و شرایط کاربردی می‌تواند به انتخاب مناسب‌ترین ابزار کمک کند و بهبود کارایی و دقت در اندازه‌گیری فشار را به همراه داشته باشد.
