آیا می‌دانستید انتخاب نادرست کلید مینیاتوری می‌تواند منجر به افزایش خطر آتش‌سوزی در مدارهای الکتریکی شود؟ بسیاری از افراد نسبت به اهمیت انتخاب صحیح این کلیدها بی‌توجه هستند، در حالی که کلید مینیاتوری نقش بسیار مهمی در محافظت از مدارهای برق در برابر اضافه‌بار و اتصال کوتاه ایفا می‌کند.
برای آنکه بتوانید فیوز مینیاتوری مناسبی انتخاب و خریداری کنید، ابتدا باید با انواع این کلیدها، ویژگی‌ها و کاربردهای آن‌ها آشنا شوید. در این مطلب، شما با دسته‌بندی کلیدهای مینیاتوری، نکات کلیدی در انتخاب مدل مناسب و توصیه‌های فنی آشنا خواهید شد. اگر به دنبال افزایش ایمنی ساختمان خود هستید، مطالعه ادامه این مطلب را از دست ندهید.
چه قصد خرید کلید مینیاتوری پارس فانال از یک برند معتبر ایرانی را داشته باشید، و چه به‌دنبال تهیه کلید مینیاتوری هیوندای ساخت کره جنوبی باشید، باید به اصول فنی و استانداردهای ایمنی در انتخاب این تجهیزات توجه ویژه‌ای داشته باشید. انتخاب برند مهم است، اما تطابق ویژگی‌های فنی کلید با نیازهای واقعی مصرف، اهمیت بیشتری دارد.

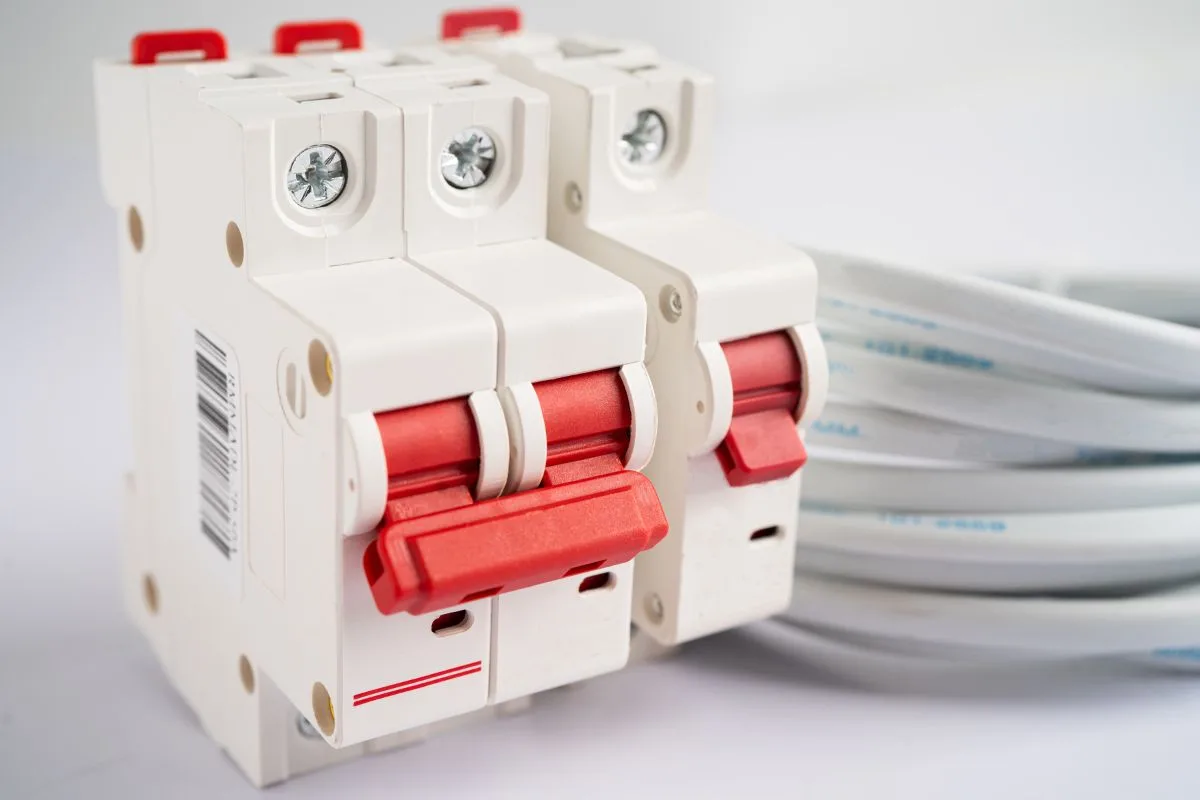

معرفی انواع کلید مینیاتوری
کلید مینیاتوری یکی از اجزای اصلی در سیستم‌های برق‌رسانی است که وظیفه محافظت از مدارهای الکتریکی در برابر جریان‌های بیش از حد را بر عهده دارد. این نوع کلیدها به دلیل عملکرد سریع و قابلیت اطمینان بالا، در صنایع مختلف و همچنین ساختمان‌های مسکونی و تجاری کاربرد گسترده‌ای دارند. کلیدهای مینیاتوری انواع مختلفی دارند که بسته به نوع کاربرد و ویژگی‌های فنی مدار انتخاب می‌شوند؛ در ادامه به بررسی انواع فیوزها می‌پردازیم.
۱- فیوز مینیاتوری نوع B
فیوز مینیاتوری نوع B برای محافظت از مدارهای روشنایی و بارهای مقاومتی مناسب است. این نوع فیوز به‌سرعت در برابر جریان‌های اضافی واکنش نشان می‌دهد و معمولا در سیستم‌های خانگی و اداری مورداستفاده قرار می‌گیرد.
۲- فیوز مینیاتوری نوع C
فیوز مینیاتوری نوع C برای مدارهایی که دارای جریان هجومی متوسط مانند موتورهای کوچک و ترانسفورماتورها هستند، مناسب است. این نوع فیوز نسبت به نوع B تاخیر بیشتری در قطع مدار دارد.
۳- فیوز مینیاتوری نوع D
فیوز مینیاتوری نوع D برای محافظت از مدارهایی با جریان هجومی بالا مانند موتورها و ماشین‌آلات صنعتی طراحی‌شده است. استفاده از کلید مینیاتوری هیوندای می‌تواند گزینه‌ای مطمئن برای افزایش ایمنی و کارایی این نوع مدارها باشد. این فیوزها توانایی تحمل جریان‌های لحظه‌ای بالا را دارند.
۴- فیوز مینیاتوری نوع K
فیوز مینیاتوری نوع K برای مدارهایی که نیاز به حساسیت بالا در برابر اتصال کوتاه دارند، استفاده می‌شود. این نوع فیوز در سیستم‌های صنعتی و کنترل فرآیندها کاربرد دارد.
۵- فیوز مینیاتوری نوع Z
فیوز مینیاتوری نوع Z بسیار حساس به جریان‌های کوچک اتصال کوتاه است و برای محافظت از مدارهای الکترونیکی حساس مانند مدارهای نیمه‌هادی به کار می‌رود. این فیوزها در کنار کلیدهای حفاظتی، نقش مهمی در افزایش ایمنی مدارهای الکترونیکی دارند.

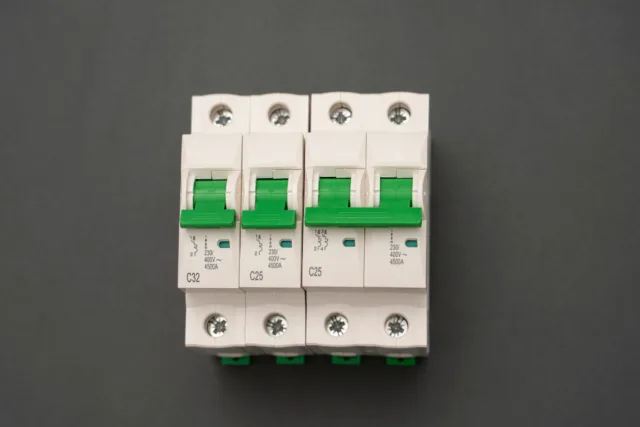

انواع فیوز مینیاتوری بر حسب تعداد پل
فیوزهای مینیاتوری بر اساس تعداد پل به چند دسته تقسیم می‌شوند که هرکدام برای نوع خاصی از مدارها طراحی‌شده‌اند. انتخاب صحیح این فیوزها به بهینه‌سازی عملکرد سیستم‌های برقی کمک می‌کند.
- فیوز تک پل: فیوز تک پل مینیاتوری برای مدارهای تک‌فاز طراحی‌شده است. این نوع فیوز بیشتر در مدارهای روشنایی و سیستم‌های خانگی کاربرد دارد.
- فیوز دو پل: فیوز مینیاتوری دو پل قادر است همزمان از سیم‌های فاز و نول محافظت کند. استفاده از کلید مینیاتوری کاوه انتخابی مناسب برای افزایش ایمنی در سیستم‌های برق‌رسانی است. این نوع فیوز برای سیستم‌های تک‌فاز با بارهای سنگین‌تر مناسب است.
- فیوز سه پل: فیوز مینیاتوری سه پل برای مدارهای سه‌فاز استفاده می‌شود و می‌تواند همزمان از سه فاز محافظت کند. در این زمینه، استفاده از کلید مینیاتوری اشنایدر می‌تواند عملکردی مطمئن و ایمن در سیستم‌های سه‌فاز فراهم کند. این نوع فیوز در سیستم‌های صنعتی و تجاری کاربرد دارد.
- فیوز چهار پل: فیوز مینیاتوری چهار پل مشابه فیوز سه پل است، با این تفاوت که دارای یک پل اضافی برای محافظت از سیم نول نیز است. این نوع فیوز در سیستم‌های پیچیده‌تر برقی مورد استفاده قرار می‌گیرد.
سوالاتی که باید برای انتخاب فیوز مینیاتوری مناسب به آن‌ها پاسخ دهید
انتخاب فیوز مینیاتوری مناسب برای یک مدار الکتریکی به معنای تضمین ایمنی، عملکرد بهینه و کاهش خطرات ناشی از اتصال کوتاه یا اضافه‌بار است. این انتخاب باید بر اساس پارامترهای مختلفی انجام شود که هرکدام تاثیر مستقیمی بر کارایی و دوام مدار دارند. در این بخش، به سوالاتی می‌پردازیم که پیش از خرید فیوز مینیاتوری باید به آن‌ها پاسخ دهید.
مقدار جریان عادی در مدار چقدر است؟
مقدار جریان عادی در مدار نشان‌دهنده حداکثر جریانی است که به‌طورمعمول در شرایط عملکرد پایدار از مدار عبور می‌کند. برای تعیین این مقدار، باید توان مصرفی دستگاه‌ها و ولتاژ مدار را در نظر گرفت. فرمول ساده‌ای که می‌تواند به شما کمک کند، استفاده از رابطه P=VI است، جایی که I جریان (آمپر)، P توان (وات) و V ولتاژ (ولت) است.
به‌عنوان‌مثال، اگر توان مصرفی دستگاهی ۲۲۰۰ وات و ولتاژ آن ۲۲۰ ولت باشد، جریان عادی مدار برابر ۱۰ آمپر خواهد بود. توصیه می‌شود فیوزی انتخاب کنید که ظرفیت آن حداقل ۲۵ تا ۳۰ درصد بالاتر از مقدار جریان عادی باشد تا در برابر نوسانات کوتاه‌مدت مقاومت کند.
مقدار ولتاژ چیست؟
ولتاژ مدار یکی از پارامترهای کلیدی در انتخاب کلید مینیاتوری است. کلید مینیاتوری باید توانایی کار در ولتاژ مدار را داشته باشد و ولتاژ نامی آن نباید کمتر از ولتاژ کاری مدار باشد. در سیستم‌های خانگی معمولا ولتاژ ۲۲۰ ولت و در سیستم‌های صنعتی ولتاژهای بالاتر مانند ۳۸۰ یا ۴۰۰ ولت رایج است.
برای مثال، در یک مدار روشنایی خانگی با ولتاژ ۲۳۰ ولت، فیوز مینیاتوری باید برای این مقدار طراحی‌شده باشد. اگر از فیوزی با ولتاژ کمتر استفاده کنید، خطر سوختن فیوز و حتی آتش‌سوزی وجود دارد.
مدار AC است یا DC؟
تشخیص اینکه مدار شما از نوع AC جریان متناوب یا DC جریان مستقیم است، برای انتخاب فیوز مناسب بسیار مهم است. در مدارهای AC، جریان به‌طور مداوم جهت خود را تغییر می‌دهد، درحالی‌که در مدارهای DC جریان ثابت و بدون تغییر جهت است. فیوزهای AC به‌گونه‌ای طراحی‌شده‌اند که بتوانند با تغییرات سریع جریان سازگار شوند.
کلید مینیاتوری ال اس به دلیل عملکرد مطمئن و تطبیق‌پذیری بالا در مدارهای AC و DC موردتوجه است؛ اما مدارهای DC نیاز به فیوزهایی دارند که توانایی خاموش کردن سریع قوس الکتریکی را داشته باشند، زیرا جریان DC به‌طور پیوسته جریان دارد و خطر ایجاد قوس الکتریکی بیشتر است. به همین دلیل، فیوزهای مخصوص DC اغلب دارای طراحی متفاوتی نسبت به فیوزهای AC هستند.
دمای متوسط اطراف فیوز چقدر است؟
دمای محیط اطراف فیوز مینیاتوری می‌تواند تاثیر زیادی بر عملکرد آن داشته باشد. استفاده از مینیاتوری چانت در شرایط دمایی متغیر می‌تواند عملکرد پایدارتری ارائه دهد. به‌طور استاندارد، فیوزها برای کار در دمای ۲۵ درجه سانتی‌گراد طراحی می‌شوند. درصورتی‌که دمای محیط بیشتر از این مقدار باشد، ظرفیت تحمل جریان فیوز کاهش می‌یابد.
به‌عنوان‌مثال، اگر فیوزی برای جریان ۲۰ آمپر طراحی‌شده باشد، در دمای ۴۵ درجه سانتی‌گراد ممکن است تنها بتواند ۱۸ آمپر را به‌طور ایمن تحمل کند. در محیط‌های گرم، توصیه می‌شود از فیوزهایی با ظرفیت بالاتر یا دارای سیستم خنک‌کننده استفاده کنید.
میزان جریان اتصال کوتاه در مدار چقدر است؟
یکی از مهم‌ترین عوامل در انتخاب فیوز مینیاتوری، تعیین میزان جریان اتصال کوتاه احتمالی در مدار است. اتصال کوتاه می‌تواند جریان بسیار بالایی را ایجاد کند که در صورت عدم وجود فیوز مناسب، منجر به آسیب جدی به تجهیزات الکتریکی و حتی خطر آتش‌سوزی می‌شود. استفاده از کلید مینیاتوری پارس فانال می‌تواند گزینه‌ای مطمئن برای افزایش ایمنی مدار باشد.
برای محاسبه جریان اتصال کوتاه، باید مقاومت مدار و ولتاژ منبع تغذیه را در نظر گرفت. فیوز انتخابی باید قادر باشد در کمترین زمان ممکن مدار را قطع کند تا از آسیب‌های ناشی از افزایش ناگهانی جریان جلوگیری شود.
جدول انتخاب فیوز مینیاتوری بر اساس تیپ، سرعت عملکرد، ظرفیت و نوع کاربری آن
انتخاب فیوز مینیاتوری مناسب بر اساس ویژگی‌های مدار و نوع کاربرد آن انجام می‌شود. جداول زیر به شما کمک می‌کند تا فیوز مناسب را بر اساس پارامترهای مختلف انتخاب کنید.
جدول انتخاب فیوز مینیاتوری بر اساس تیپ، سرعت عملکرد، ظرفیت جریان و نوع کاربری
| سرعت عملکرد | ظرفیت جریان (آمپر) | مناسب برای | ویژگی‌های خاص | تیپ فیوز مینیاتوری |
| کندکار | ۶ – ۶۳ | مدارهای روشنایی خانگی | حساس به جریان‌های کم، جلوگیری از قطعی ناگهانی | B |
| متوسط | ۱۰ – ۱۰۰ | تجهیزات صنعتی کوچک، پمپ‌های آب | مقاومت متوسط در برابر جریان‌های لحظه‌ای بالا | C |
| پرسرعت | ۱۰ – ۱۲۵ | موتورهای صنعتی، ترانسفورماتورها | مناسب برای مدارهای دارای جریان هجومی بالا | D |
| بسیار پرسرعت | ۶ – ۶۳ | دستگاه‌های حساس الکترونیکی | واکنش سریع در برابر نوسانات کوچک و بزرگ | K |
| فوق‌سریع | ۲ – ۳۲ | مدارهای کنترل دقیق و حساس | مناسب برای حفاظت از مدارات بسیار حساس | Z |
جدول محاسبه آمپراژ فیوز مینیاتوری بر اساس تعداد پل های فیوز
برای انتخاب صحیح فیوز مینیاتوری، توجه به تعداد پل‌های فیوز و آمپراژ مناسب آن ضروری است. تعداد پل‌های فیوز مینیاتوری نشان‌دهنده تعداد خطوطی است که می‌توانند همزمان محافظت شوند. در جدول زیر، می‌توانید تعداد پل های مینیاتوری را بر اساس تعداد بررسی کنید.
جدول محاسبه آمپراژ فیوز مینیاتوری بر اساس تعداد پل‌های فیوز
| ولتاژ کاری (V) | حداکثر جریان مجاز (A) | نوع مدار | کاربرد متداول | تعداد پل‌های فیوز |
| ۲۳۰ | ۶ – ۶۳ | مدارهای تک‌فاز روشنایی و پریز | سیستم‌های خانگی، ادارات کوچک | ۱ پل (Single Pole) |
| ۴۰۰ | ۱۰ – ۱۰۰ | مدارهای تک‌فاز با بار سنگین | کولرهای گازی، بخاری‌های برقی صنعتی | ۲ پل (Double Pole) |
| ۴۰۰ | ۱۶ – ۱۲۵ | مدارهای سه‌فاز | موتورهای صنعتی، تابلوهای برق صنعتی | ۳ پل (Triple Pole) |
| ۴۰۰ | ۲۰ – ۱۶۰ | مدارهای سه‌فاز به همراه نول | تابلوهای برق توزیع، سیستم‌های UPS | ۴ پل (Four Pole) |

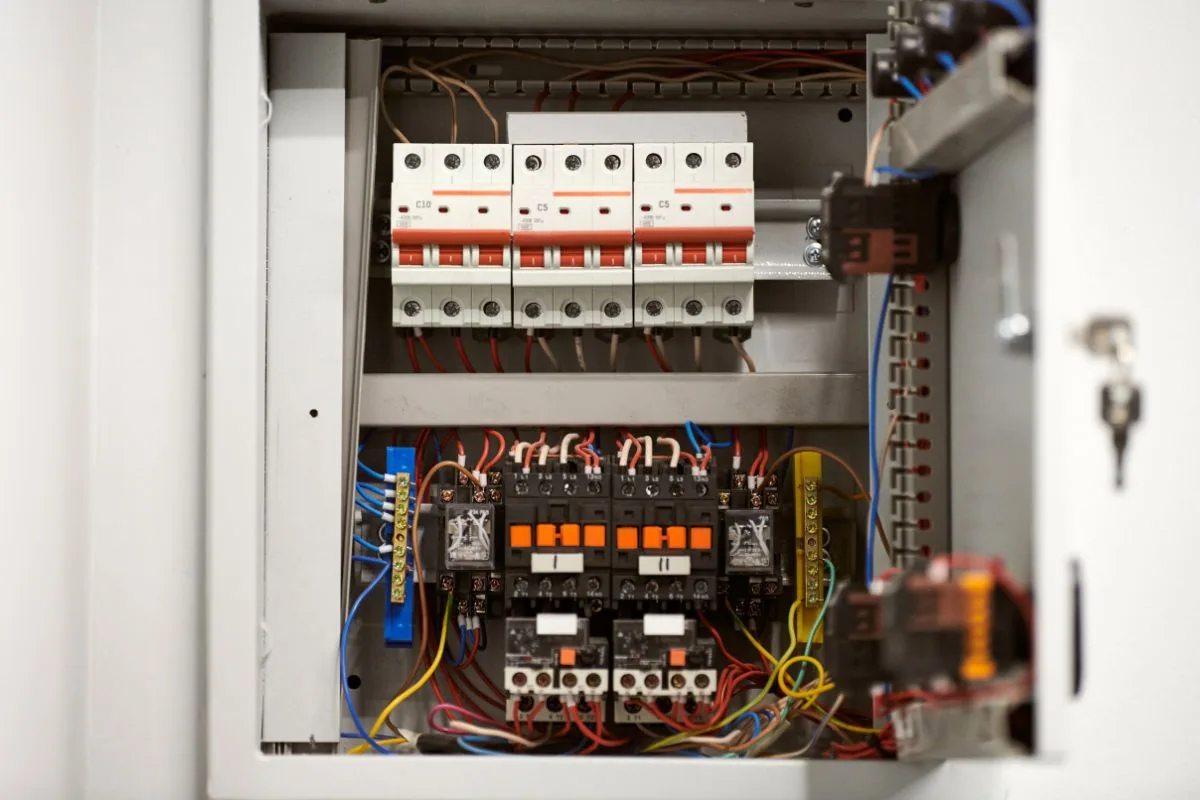

نکات انتخاب فیوز مینیاتوری مناسب برای ساختمان در یک نگاه
انتخاب فیوز مناسب برای ساختمان، نقش مهمی در افزایش ایمنی سیستم‌های برق دارد. در این بخش، نکات کلیدی برای انتخاب کلید مناسب را بررسی می‌کنیم:
- تناسب ولتاژ: ولتاژ نامی فیوز باید برابر یا بیشتر از ولتاژ مدار باشد.
- ظرفیت جریان: جریان نامی فیوز باید حداقل ۲۵ درصد بیشتر از حداکثر جریان مصرفی مدار باشد.
- انتخاب بر اساس کاربرد: برای تجهیزات موتوری از فیوزهای تیپ C یا D استفاده کنید.
- توجه به دمای محیط: در محیط‌های گرم، از فیوزهایی با ظرفیت بالاتر استفاده کنید.
