در صنعت چوب و MDF، دقت در برش قطعات و کاهش میزان پرت ورق از اهمیت بالایی برخوردار است. یک اشتباه کوچک در برش می‌تواند منجر به هدررفت متریال، افزایش هزینه‌ها و اتلاف زمان شود. اینجاست که نقشه برش به‌عنوان ابزاری کلیدی وارد عمل می‌شود. اما نقشه برش دقیقاً چیست و چگونه می‌تواند به بهینه‌سازی فرایند برش کمک کند؟ در این مقاله به بررسی این موضوع می‌پردازیم.
نقشه برش چیست؟
نقشه برش یک طرح گرافیکی یا دیجیتالی است که نحوه چیدمان قطعات مورد نیاز روی ورق MDF یا سایر متریال‌های مشابه را مشخص می‌کند. این نقشه با هدف استفاده بهینه از متریال طراحی شده و به کاهش ضایعات و افزایش بازدهی تولید کمک می‌کند. نقشه برش معمولاً بر اساس اندازه‌های مورد نیاز برای ساخت کابینت، کمد، میز و سایر محصولات چوبی تهیه می‌شود و بر اساس آن، اپراتور دستگاه برش می‌تواند ورق‌ها را با کمترین میزان خطا برش دهد.
چرا نقشه برش مهم است؟
۱. کاهش ضایعات و صرفه‌جویی در هزینه‌ها
استفاده از نقشه برش هوشمند باعث کاهش میزان پرت ورق شده و در نتیجه هزینه‌های خرید MDF را کاهش می‌دهد. در صنعت چوب که متریال اصلی هزینه‌بر است، بهینه‌سازی مصرف مواد نقش مهمی در سودآوری دارد.
۲. افزایش دقت و کاهش خطاهای انسانی
در روش‌های سنتی، اندازه‌گیری دستی و برش غیر دقیق می‌تواند باعث ایجاد اشتباه شود. اما با استفاده از نقشه برش دقیق، تمام محاسبات به‌طور استاندارد انجام شده و خطای انسانی به حداقل می‌رسد.
۳. سرعت و کارایی بیشتر در فرایند تولید
نقشه برش به اپراتورهای دستگاه CNC یا پانل بر کمک می‌کند تا با سرعت بیشتری کار کنند، زیرا دقیقاً می‌دانند که هر قطعه باید از کدام قسمت ورق بریده شود.
۴. مدیریت بهتر متریال و سفارش‌ها
در پروژه‌های بزرگ که نیاز به برش تعداد زیادی قطعه وجود دارد، نقشه برش به مدیریت بهتر متریال و برنامه‌ریزی برای خرید دقیق‌تر مواد کمک می‌کند.
کات مستر (Cut Master) چیست و چه نقشی در تولید نقشه برش دارد؟
در صنعت چوب و MDF، اصطلاح کات مستر به فرایند تولید نقشه برش بهینه برای قطعات MDF، نئوپان و سایر ورق‌های چوبی اطلاق می‌شود. این فرایند شامل چینش قطعات مورد نیاز بر روی ورق خام به گونه‌ای است که کمترین میزان پرت متریال ایجاد شود. کات مستر به‌عنوان یک راهکار هوشمند، به کاهش هزینه‌ها، افزایش دقت و بهینه‌سازی فرایند تولید کمک می‌کند.
مراحل اجرای کات مستر در برش MDF
فرایند کات مستر شامل چند مرحله‌ی کلیدی است:
دریافت ابعاد قطعات مورد نیاز: در ابتدا، ابعاد قطعاتی که باید برش داده شوند، مشخص شده و در سیستم ثبت می‌شود.
بهینه‌سازی چیدمان قطعات: نرم‌افزارهای هوشمند کات مستر مانند کاتیونیکس شات چینش ایده‌آل قطعات روی ورق را محاسبه می‌کنند.
تولید نقشه برش: پس از بهینه‌سازی، نقشه برش نهایی با مشخصات دقیق برای اجرا در دستگاه برش آماده می‌شود.
اجرای برش بر اساس نقشه: دستگاه‌های برش CNC یا اره‌های اتوماتیک بر اساس این نقشه، قطعات را برش داده و خروجی نهایی را تولید می‌کنند.
آنالیز کابینت؛ گام نخست در تولید نقشه برش (کات مستر)
قبل از تولید نقشه برش، یکی از مهم‌ترین مراحل، آنالیز کابینت است. این فرایند شامل بررسی ابعاد، نوع متریال، تعداد قطعات مورد نیاز، ضخامت ورق‌ها و سایر جزئیات فنی کابینت می‌شود. بدون یک آنالیز دقیق، امکان ایجاد یک نقشه برش بهینه و دقیق وجود ندارد.
مراحل آنالیز کابینت قبل از تولید نقشه برش
۱. تعریف مشخصات یونیت های کابینت:
- ابعاد کلی یونیتها (ارتفاع، عرض و عمق)
- نوع طراحی (زمینی، دیواری، کمدی و غیره)
- ضخامت و نوع متریال (MDF، نئوپان، هایگلاس و غیره)
۲. تقسیم‌بندی کابینت به قطعات جزئی‌تر:
- تعیین اجزای اصلی مانند بدنه، درب‌ها، طبقات، پشت‌بند و پایه‌ها
- ثبت ابعاد دقیق هر قطعه با در نظر گرفتن نوار PVC لبه‌کاری
۳. محاسبه تعداد و اندازه دقیق قطعات:
- تعیین تعداد برش‌های مورد نیاز
- لحاظ کردن ضخامت ورق‌ها برای جلوگیری از خطاهای هم‌پوشانی
۴. در نظر گرفتن جزئیات اتصالات و مونتاژ:
- فضای لازم برای جای پیچ، ریل، لولا و یراق‌آلات
- نحوه اتصال قطعات به یکدیگر
چرا آنالیز کابینت پیش‌نیاز تولید نقشه برش است؟
- بهینه‌سازی نقشه برش و کاهش پرت متریال
- جلوگیری از اشتباهات اندازه‌گیری و افزایش دقت برش
- تسهیل در مونتاژ نهایی کابینت با قطعات استاندارد
- کاهش هزینه‌ها و زمان تولید
چگونه می‌توان نقشه برش دقیق تهیه کرد؟
در گذشته، نقشه برش به‌صورت دستی طراحی می‌شد که علاوه بر وقت‌گیر بودن، معمولاً درصدی خطا داشت. در روش‌های سنتی، برش MDF و چوب معمولاً به‌صورت دستی انجام می‌شود. در این روش، ابتدا اندازه‌گیری‌های لازم به‌صورت دستی انجام شده و سپس با استفاده از ابزارهایی مانند اره دستی یا دستگاه‌های برش ساده، قطعات مورد نیاز بریده می‌شوند. این روش علاوه بر احتمال بالای خطا، باعث افزایش میزان ضایعات و پرت ورق می‌شود.

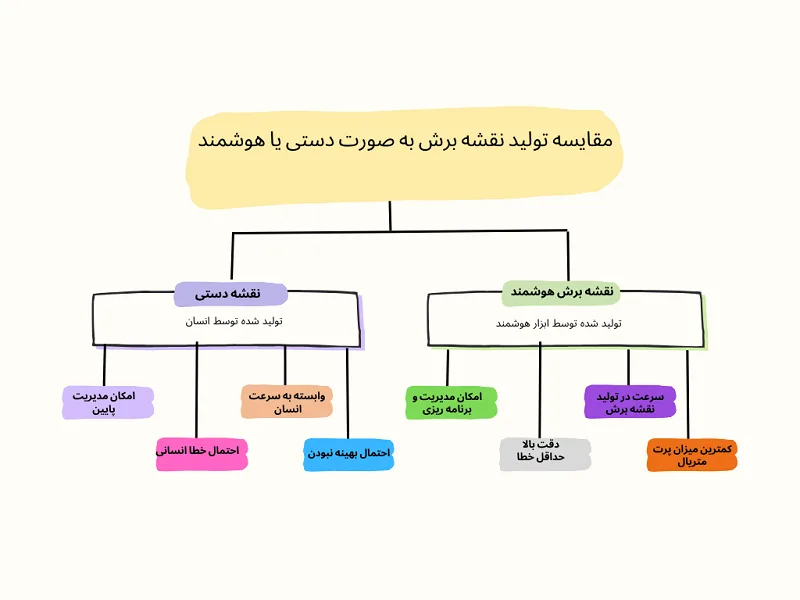

اما امروزه با پیشرفت فناوری، نرم‌افزارهای هوشمندی طراحی شده‌اند که امکان تهیه نقشه برش را به‌صورت خودکار و بدون خطا فراهم می‌کنند. یکی از ابزارهای پیشرفته در این زمینه، اپلیکیشن کاتیونیکس شات است. نقشه برش هوشمند که توسط نرم‌افزارهای پیشرفته ارائه می‌شود، امکان انجام محاسبات دقیق و بهینه‌سازی چینش قطعات روی ورق را فراهم می‌کند. تفاوت‌های کلیدی این دو روش عبارتند از:
دقت و کاهش خطا: در روش سنتی، خطای انسانی در اندازه‌گیری و برش اجتناب‌ناپذیر است، اما در روش هوشمند، همه اندازه‌گیری‌ها به‌صورت دیجیتالی و دقیق انجام می‌شود.
سرعت در برش: در روش دستی، فرایند اندازه‌گیری و برش زمان‌بر است، در حالی که در روش هوشمند، نقشه برش از قبل آماده شده و مستقیماً قابل استفاده برای دستگاه‌های برش اتوماتیک است.
کاهش ضایعات: در روش سنتی، ممکن است نحوه چیدمان قطعات بهینه نباشد و مقدار زیادی از ورق هدر برود، اما نقشه برش هوشمند باعث کمترین میزان پرت متریال می‌شود.
مدیریت و برنامه‌ریزی بهتر: در روش هوشمند، امکان ذخیره، ویرایش و اشتراک‌گذاری فراهم شده است.
کاتیونیکس شات: راهکاری هوشمند برای تولید نقشه برش
کاتیونیکس شات یک اپلیکیشن تخصصی برای فعالان صنعت چوب و MDF است که با ارائه امکاناتی مانند آنالیز کابینت، طراحی خودکار نقشه برش، بهینه‌سازی متریال و محاسبه ابعاد، به کاربران کمک می‌کند تا با دقت بیشتری کار کنند. برخی از قابلیت‌های کلیدی این اپلیکیشن عبارتند از:
- ایجاد نقشه برش هوشمند و بهینه بر اساس ابعاد ورق و قطعات مورد نیاز
- نمایش گرافیکی نقشه برش برای اجرای آسان‌تر در کارگاه‌های MDF
- ذخیره و اشتراک‌گذاری نقشه برش برای استفاده در دستگاه‌های برش
- کاهش میزان پرت ورق و افزایش بهره‌وری
اگر در صنعت چوب و MDF فعالیت دارید و به دنبال راهکاری برای افزایش دقت و کاهش هزینه‌های تولید هستید، کاتیونیکس شات می‌تواند انتخابی ایده‌آل برای شما باشد. با استفاده از این اپلیکیشن، دیگر نیازی به محاسبات پیچیده دستی نخواهید داشت و می‌توانید با خیالی آسوده‌تر پروژه‌های خود را مدیریت کنید.
جمع‌بندی
نقشه برش یک ابزار ضروری در صنعت چوب و MDF است که باعث بهینه‌سازی مصرف متریال، کاهش خطاها و افزایش سرعت کار می‌شود. استفاده از راهکارهای دیجیتالی مانند کاتیونیکس شات، امکان ایجاد نقشه برش دقیق و حرفه‌ای را فراهم کرده و بهره‌وری کارگاه‌ها را بهبود می‌بخشد. همین امروز اپلیکیشن را امتحان کنید و تفاوت را در فرآیند برش و مدیریت متریال خود احساس کنید.
